Выбор параметров ФП для ВЛ-110кВ с конденсатором связи 2200пФ

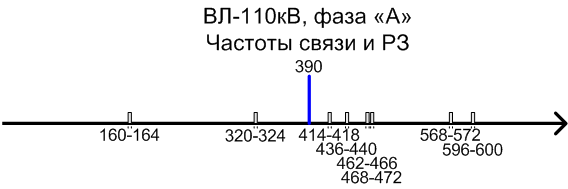

	Частота					№ сх. и диагр.
	160кГц	320кГц	390кГц	568кГц	600кГц	№ сх. и диагр.

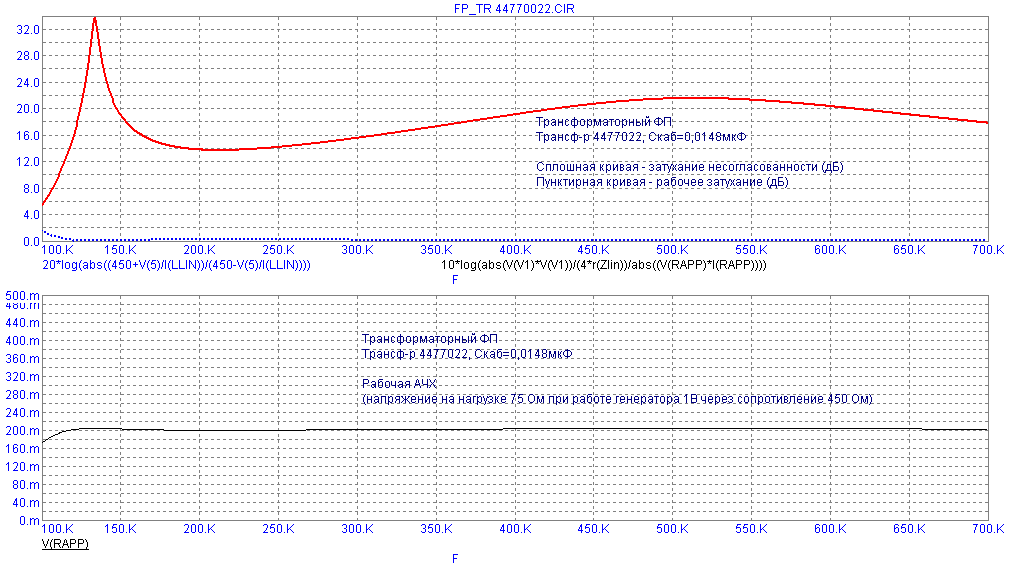

Емкость конденсаторов со стороны ВЧ кабеля (суммарная): 0,0148мкФ
Напряжение на нагрузке 75 Ом при U_ГЕН=1В через 450 Ом. U_Н, мВ	201,3	201,1	202,2	202,7	202,6	Схема 1, Диаграмма 1
Затухание несогласованности, А_НС, дБ	16,5	16,2	18,8	21,0	20,3
Рабочее затухание, А_Р, дБ	0,12	0,13	0,08	0,06	0,065

Емкость конденсаторов со стороны ВЧ кабеля (суммарная): 0,0219мкФ
	160кГц	320кГц	390кГц	568кГц	600кГц	Схема 2, Диаграмма 2
Напряжение на нагрузке 75 Ом при U_ГЕН=1В через 450 Ом. U_Н, мВ	201,9	202,8	203,1	202,5	202,2
Затухание несогласованности, А_НС, дБ	17,8	21,6	23,7	19,7	18,8
Рабочее затухание, А_Р, дБ	0,097	0,055	0,04	0,07	0,08

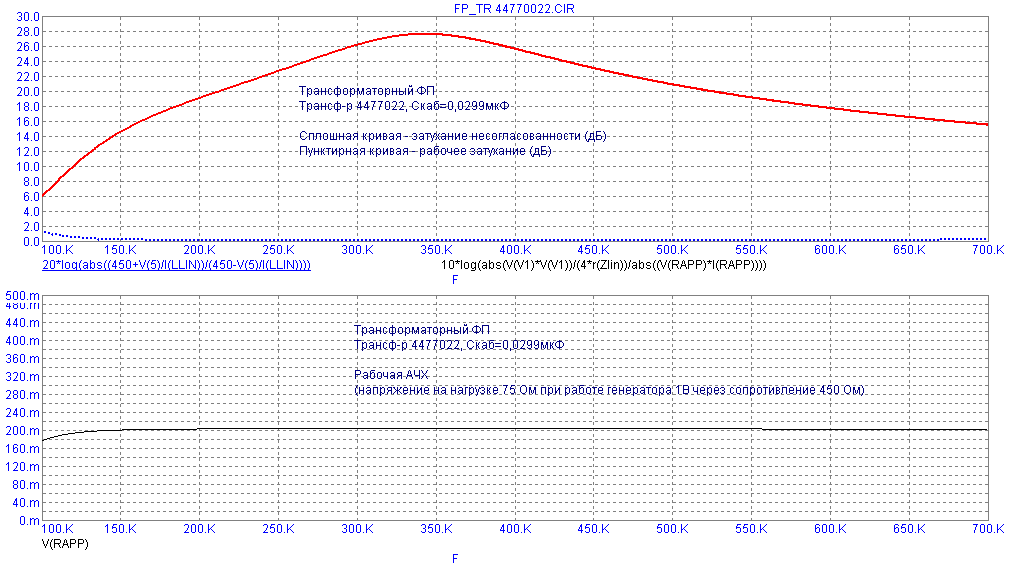

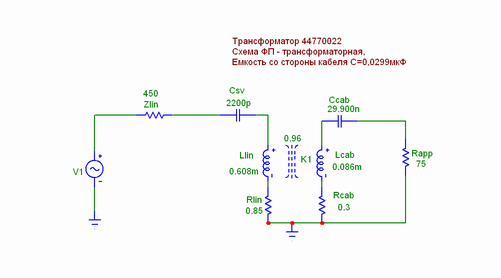

Емкость конденсаторов со стороны ВЧ кабеля (суммарная): 0,0299мкФ
	160кГц	320кГц	390кГц	568кГц	600кГц	Схема 3, Диаграмма 3
Напряжение на нагрузке 75 Ом при U_ГЕН=1В через 450 Ом. U_Н, мВ	200,7	203,3	203,3	202,1	201,8
Затухание несогласованности, А_НС, дБ	15,6	27,1	26,1	18,6	17,7
Рабочее затухание, А_Р, дБ	0,14	0,03	0,04	0,09	0,1

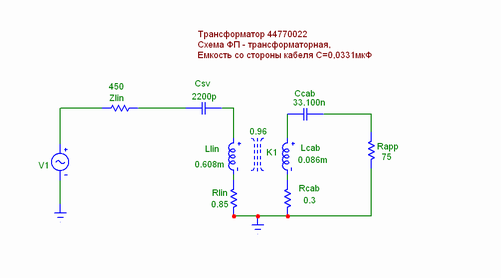

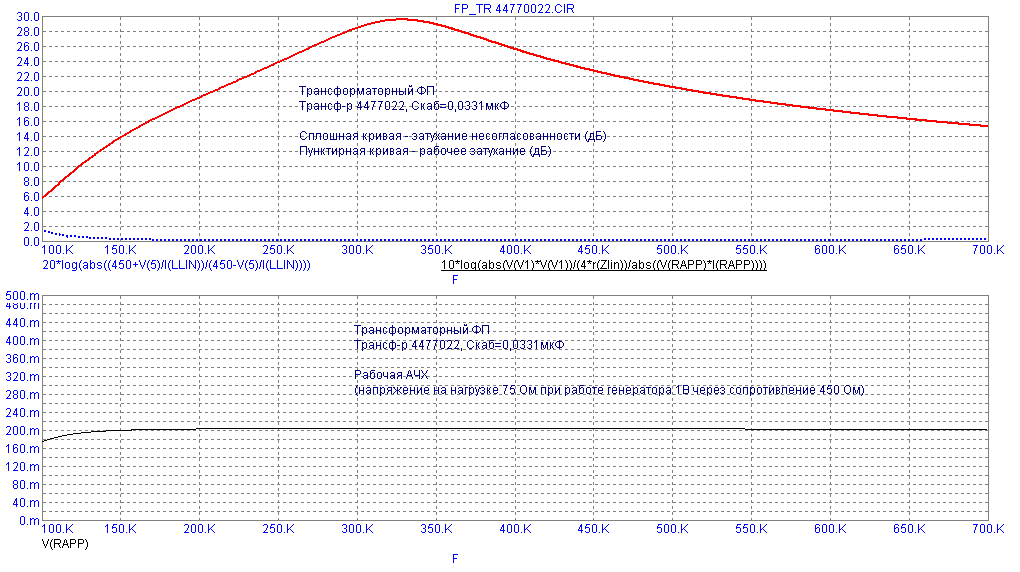

Емкость конденсаторов со стороны ВЧ кабеля (суммарная): 0,0331мкФ
	160кГц	320кГц	390кГц	568кГц	600кГц	Схема 4, Диаграмма 4
Напряжение на нагрузке 75 Ом при U_ГЕН=1В через 450 Ом. U_Н, мВ	200,3	203,4	203,3	202,0	201,7
Затухание несогласованности, А_НС, дБ	15,1	29,4	26,2	18,2	17,4
Рабочее затухание, А_Р, дБ	0,16	0,03	0,04	0,09	0,1

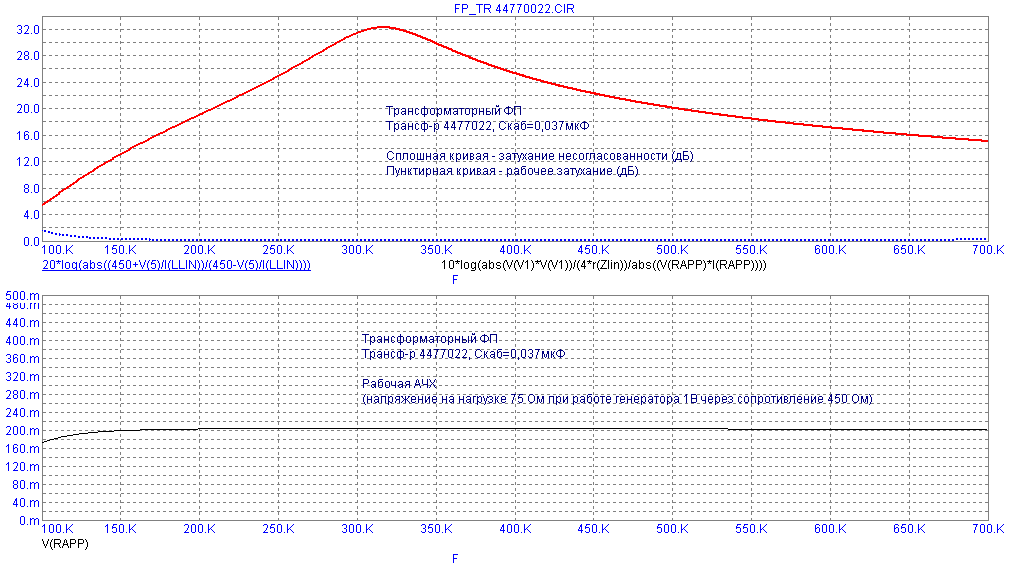

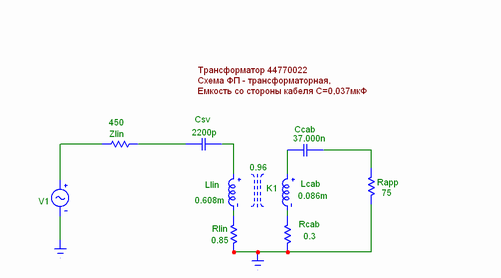

Емкость конденсаторов со стороны ВЧ кабеля (суммарная): 0,037мкФ
	160кГц	320кГц	390кГц	568кГц	600кГц	Схема 5, Диаграмма 5
Напряжение на нагрузке 75 Ом при U_ГЕН=1В через 450 Ом. U_Н, мВ	199,8	203,5	203,3	201,9	201,5
Затухание несогласованности, А_НС, дБ	14,4	32,2	26,1	17,9	17,1
Рабочее затухание, А_Р, дБ	0,19	0,03	0,04	0,095	0,1

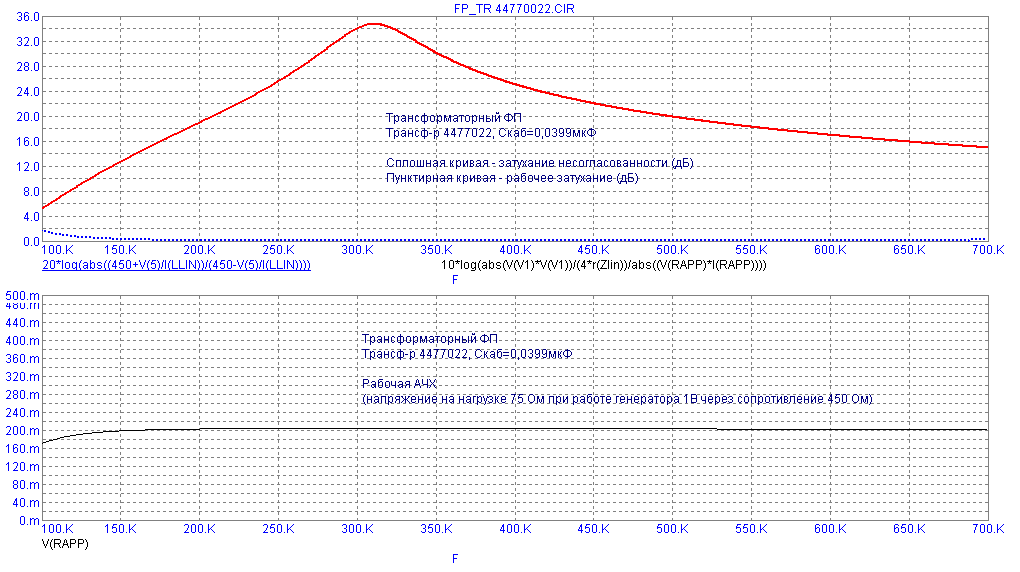

Емкость конденсаторов со стороны ВЧ кабеля (суммарная): 0,0399мкФ
	160кГц	320кГц	390кГц	568кГц	600кГц	Схема 6, Диаграмма 6
Напряжение на нагрузке 75 Ом при U_ГЕН=1В через 450 Ом. U_Н, мВ	199,5	203,5	203,3	201,8	201,5
Затухание несогласованности, А_НС, дБ	14,1	34,2	25,8	17,7	16,9
Рабочее затухание, А_Р, дБ	0,2	0,03	0,04	0,1	0,1

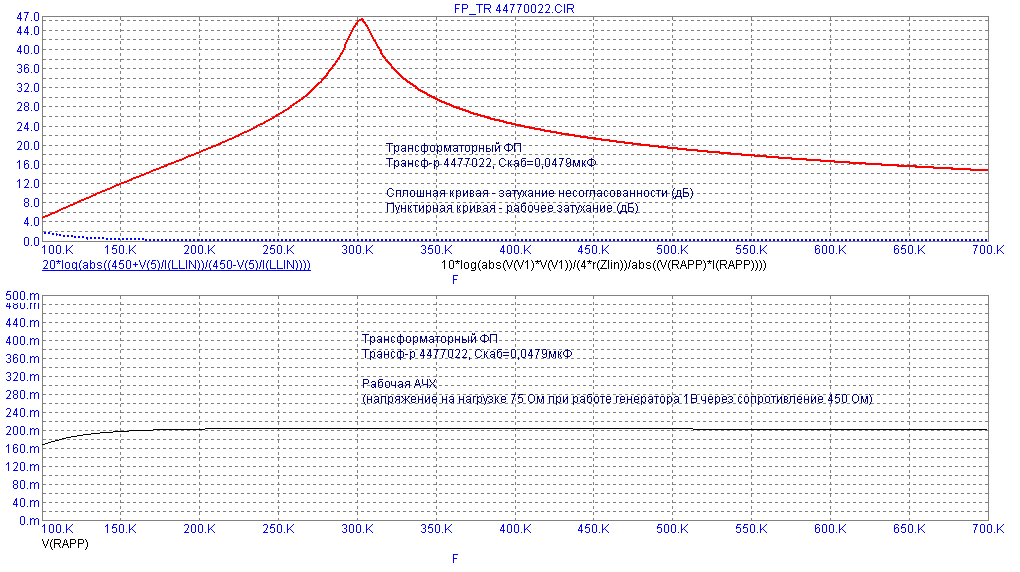

Емкость конденсаторов со стороны ВЧ кабеля (суммарная): 0,0479мкФ
	160кГц	320кГц	390кГц	568кГц	600кГц	Схема 7, Диаграмма 7
Напряжение на нагрузке 75 Ом при U_ГЕН=1В через 450 Ом. U_Н, мВ	198,6	203,5	203,2	201,6	201,3
Затухание несогласованности, А_НС, дБ	13,3	37,3	25,1	17,3	16,6
Рабочее затухание, А_Р, дБ	0,24	0,03	0,04	0,11	0,12
