Фильтры ВЧ присоединения - можно ли из неоптимальных деталей собрать нормально работающее ВЧ присоединение?
(Продолжение. Начало см. здесь)
Часть 2. Как было реализовано
Краткое содержание предыдущей части:
Предпринималась попытка из двух имеющихся фильтров присоединения типов ФПУ-6400/65-800 и ФПУ-3200/100-800 (точнее, из входящих в них деталей) сделать "нормальное" ВЧ присоединение к ВЛ-110кВ при условии, что:
- ёмкость ранее установленного конденсатора связи составляет 2200 пФ;
- существующие ВЧ каналы работают в полосе частот 160...600кГц
Планируемый к установке фильтр присоединения был собран из:
- Трансформатора АТГ77440022, имеющего
- индуктивность обмотки со стороны кабеля: LКАБ=0,086мГ (измеренное на f=10кГц значение) с сопротивлением постоянному току 0,3 Ом (также измеренное значение)
- индуктивность обмотки со стороны линии: LЛИН=0,608мГ (измеренное на f=10кГц значение) с сопротивлением постоянному току 0,85 Ом (также измеренное значение)
- коэффициент связи между обмотками К=0,96 (использовались паспортные данные)
- Конденсатора К72П-6-1600-0,018(10%)мкФ, имеющего ёмкость 18нФ(измеренное значение)

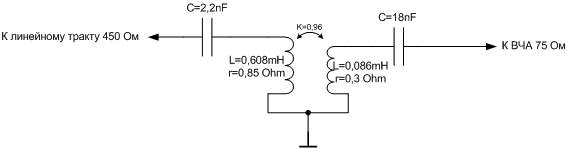

В ФП была применена трансформаторная схема, таким образом схема присоединения:
С целью проверки практической пригодности ВЧ присоединения для конкретного случая были сняты
характеристики:
Схема проверки АЧХ

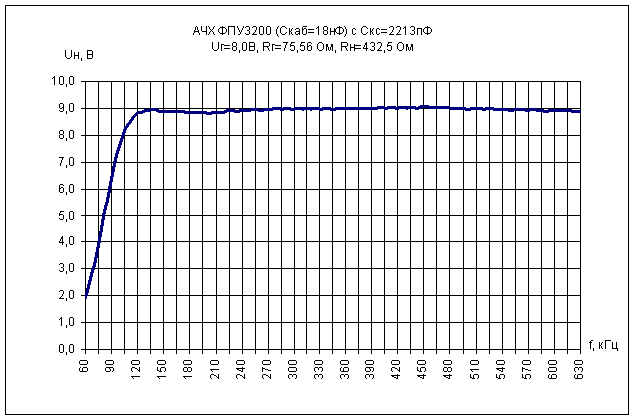

Характеристика снята РЕТОМ ВЧ в диапазоне 60…630кГц через 5кГц при напряжении генератора Uг=8,0 В:

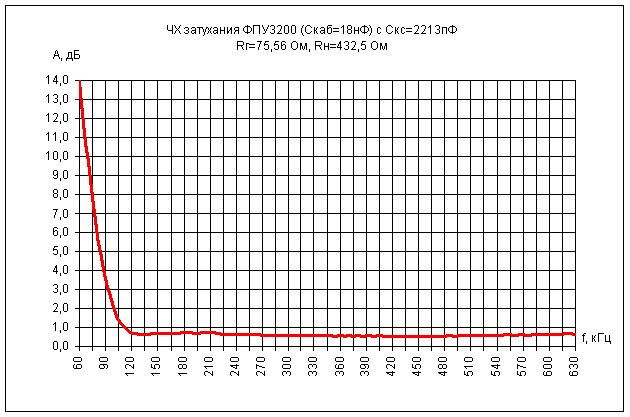

Характеристика рассчитана из результатов проверки АЧХ по формуле
- ЧХ полного сопротивления со стороны кабеля

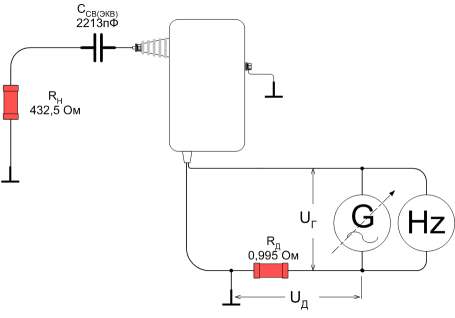

Схема проверки ЧХ полного входного сопротивления фильтра со стороны кабеля
- проверка выполнялась РЕТОМ ВЧ при выходном напряжении генератора UГ=6В
- входное сопротивление вычислялось как:

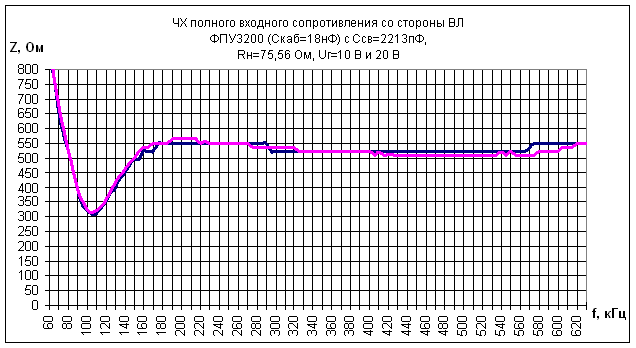

- ЧХ полного сопротивления со стороны линии

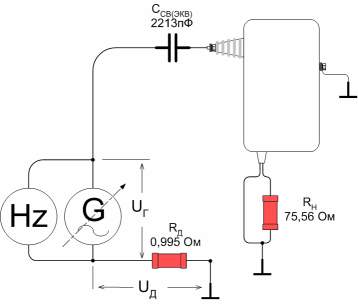

Схема проверки ЧХ полного входного сопротивления фильтра со стороны линии
- проверка выполнялась РЕТОМ ВЧ при выходном напряжении генератора UГ=10В и UГ=20В
- входное сопротивление вычислялось как:
Полученные результаты дали основание считать, что получившийся ФП в целом вполне пригоден к применению в вышеозначенных условиях, что и требовалось...
